高能量擺錘沖擊試驗裝置產品應用

擺錘沖擊試驗裝置

產品概述：本裝置符合GB2423.55-2006及GBT20138-2006對試驗設備的要求，適用于變電柜等金屬薄片的機械沖擊強度試驗；設備可整體左右前后移動，上下可調，沖擊角度可調。

技術參數：

1、  擺桿：長度1000㎜，與錘頭配等效質量；

2、  撞擊錘頭見 表1 撞擊元件特性

3、  沖擊能量、等效質量與跌落高度對照見表2 跌落高度。

4、 IK等級參數對應表見表1 IK代碼及其相應碰撞能量的對應關系

5.  結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。

高能量擺錘沖擊試驗裝置標配0.5kg、1.7kg、5kg錘頭，10kg錘頭可選配，可以實現2J以上50J以下能量沖擊試驗，適合金屬外殼的沖擊測試。刻度盤可定制刻度顯示。

能量/J

2

5

10

20

50

等效質量/kg

0.5

1.7

5

5

10

跌落高度 ±1%/mm

400

300

200

400

500

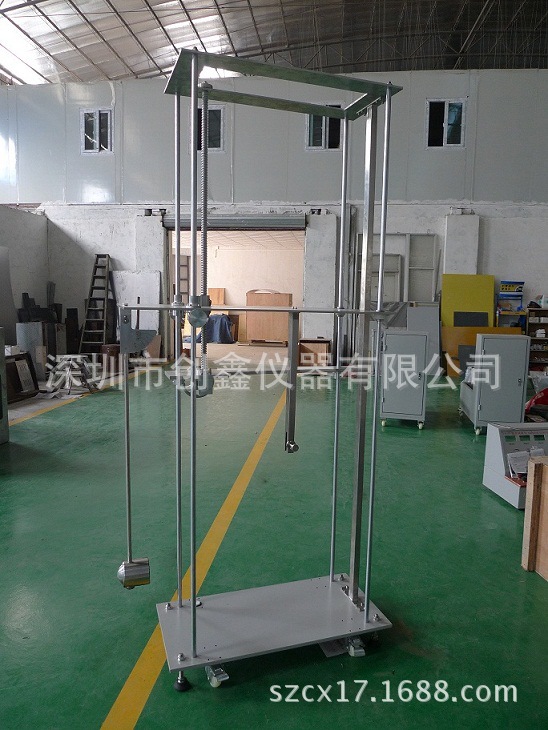

 高能量擺錘沖擊試驗裝置
